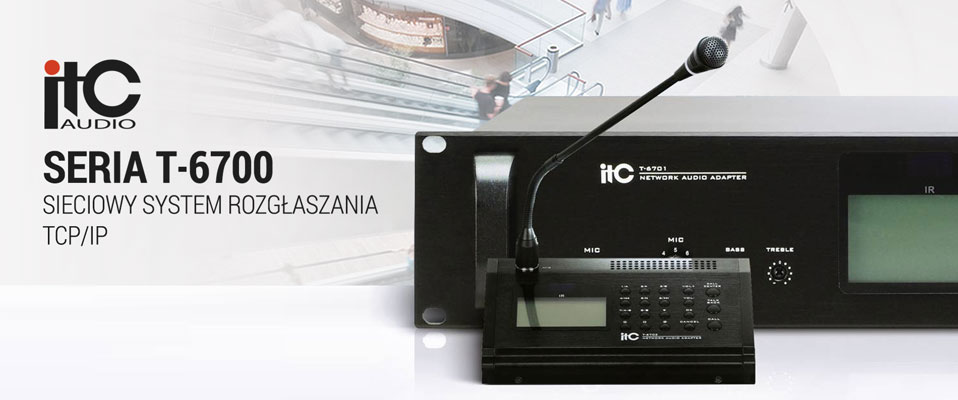

ITC Audio 6700 - Sieciowy system rozgłaszania o niespotykanych możliwościach

Name: INFOPORTALE
Price range: $

20 października 2015, 10:00

Większość obiektów, w których projektowane są systemy nagłaśniające wyposażona jest w lokalne sieci komputerowe oraz dostęp do Internetu. Dzięki najnowocześniejszym rozwiązaniom systemowym wdrożonym przez ITC Audio, możliwe jest wykorzystanie tych sieci do budowy instalacji nagłaśniających o niespotykanych wcześniej możliwościach.

Do głównych zalet takich rozwiązań zaliczyć należy obniżenie kosztów instalacji, centralne zarządzanie systemem oraz doskonałą jakość przekazu sygnałów audio, które przesyłane w formie cyfrowej odporne są na wszelkiego typu zakłócenia i zniekształcenia, którym podlegają sygnały analogowe.

System audio IP jest systemem wykorzystującym protokół TCP/IP. Może działać w każdej sieci LAN/WAN. Podstawą działania systemu jest serwer (komputer klasy PC z zainstalowanym oprogramowaniem) oraz urządzenia podległe, takie jak adaptery sieciowe, pulpity mikrofonowe oraz aktywne głośniki systemu IP. System wykorzystuje przewody istniejącej lub projektowanej sieć LAN/WAN. Urządzenia systemu podłączane są do sieci tak jak każde inne urządzenie sieciowe. Wszystkie elementy systemu wyposażone są w wysokiej jakości przetworniki DSP. W urządzeniach aktywnych systemu IP zastosowano wyłącznie nowoczesne wzmacniacze pracujące w klasie D, których głównymi zaletami są wysoka sprawność energetyczna i niska masa.

O wysokiej jakości prezentowanego systemu ITC Audio serii 6700 świadczy fakt, iż został on zainstalowany w polskiej fabryce firmy LG Electronics w Mławie.

[img:12]

Oprogramowanie systemu

System serii 6700 zarządzany jest przez dostarczane przez producenta oprogramowanie o symbolu T-6700R. Wymagania systemowe:

Windows 7
Procesor P4 2GHz
256 MB RAM
HDD 80GB
Karta sieciowa 100 - 1.000 Mb/s (Network Conection) Pakiet instalacyjny zawiera następujące moduły:
- Aplikacja serwerowa:
  - Konfiguracja systemu
  - Ustawienia głównego serwera
  - Tworzenie kont użytkowników
  - Dodawanie urządzeń do systemu
  - Podział systemu na strefy / grupy stref
  - Rozgłaszanie przekazów odtwarzanych z plików
  - Rozgłaszanie sygnałów z karty dźwiękowej komputera
  - Tworzenie bibliotek
  - Tygodniowy timer
  - Narzędzie do tworzenia kopii zapasowych
- Aplikacja użytkownika:
  - Możliwość instalowania na dodatkowych komputerach połączonych z głównym serwerem
  - Rozgłaszanie przekazów odtwarzanych z plików (z własnych zasobów) - rozgłaszanie sygnałów z karty dźwiękowej komputera
- Aplikacja do konfiguracji terminali:
  - Umożliwia nadawanie indywidualnych numerów IP każdemu terminalowi oraz określenie ustawień sieciowych

ITC T-6701
Jednokanałowy adapter sieciowy

Jeden z podstawowych modułów do budowy rozległych, rozproszonych systemów IP. Pojedynczy kontroler posiada 4 wyjścia audio (0 dB), co umożliwia podłączenie od kilku do kilkunastu końcówek mocy. Czytelny wyświetlacz LCD o przekątnej 3.4 cala oraz wbudowana klawiatura umożliwiają kontrolę podstawowych parametrów. Wejście mikrofonowe MIC posiada priorytet ponad programem globalnym.

Zobacz więcej »

[img:1]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Standard wejść: RJ45
Prędkość transmisji: 10 / 100 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 20 Hz - 16 kHz
THD: < 0.3%
S/N: > 70 dB
Wejście AUX: 1 x 350 mV
Wyjście AUX: 4 x 1V / 1kΩ
Moc całkowita: < 18 W
Wymiary: 19" / 2U
Masa: 5.2 kg

ITC T-6702
Pulpit systemowy

T-6702 służy do rozgłaszania zapowiedzi słownych do strefy lub grupy stref (zdefiniowanych wcześniej w oprogramowaniu). Oprócz standardowej klawiatury numerycznej posiada przyciski do szybkiego wywoływania połączeń. Posiada również wyjście słuchawkowe oraz wejście liniowe.

Dzięki wbudowanemu głośnikowi umożliwia odtwarzanie muzyki z serwera, jak i komunikację zwrotną, to znaczy może nawiązać połączenie głosowe z innym pulpitem. Funkcja ta umożliwia np. stworzenie systemu interkomowego lub stworzenie rozproszonego systemu konferencyjnego IP działającego w obrębie wielu sal jednego lub wielu budynków. Umożliwia to prowadzenie konferencji, której uczestnicy znajdują się w różnych lokalizacjach geograficznych.

Zobacz więcej »

[img:3]

Specyfikacja techniczna:

Zasilanie: 24V DC
Standard wejść: RJ45
Prędkość transmisji: 10 / 100 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 20 Hz - 16 kHz
THD: < 0.3%
S/N: > 70 dB
Wbudowany głośnik monitorujący: 2 W / 4 Ω
Wejście AUX: 1 x 350 mV
Wyjście AUX: 1 V / 1 kΩ
Moc całkowita: < 18 W
Wymiary: 200 x 145 x 49 mm
Masa: 0.5 kg

ITC T-6704
4-kanałowy kontroler systemu IP

Każdy z 4 kanałów posiada swój indywidualny adres IP, możliwość włączenia / wyłączenia przekazu z serwera, indywidualną regulację głośności dla każdej z 4 stref oraz 4 niezależne niesymetryczne wyjścia audio (0 dB) do podłączenia wzmacniaczy mocy.

Dodatkowo wyjścia 230V są automatycznie włączane / wyłączane po detekcji sygnału audio, służąc do włączania zasilania np. wzmacniaczy mocy. T-6704 posiada również złącza do podłączenia linii głośnikowych wyposażonych w dedykowane analogowe regulatory głośności serii T-67xC.

Zobacz więcej »

[img:4]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Standard wejść: RJ45
Prędkość transmisji: 10 / 100 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 20 Hz - 16 kHz
THD: < 0.3%
S/N: > 70 dB
Wejścia AUX: 4 x 350 mV
Wyjście AUX: 4 x 1V / 1 kΩ
Moc całkowita: < 40 W
Wymiary: 19" / 2U
Masa: 6.3 kg

ITC T-6705A
Jednokanałowy instalacyjny adapter sieciowy

Kompaktowy 1 kanałowy adapter sieciowy, z wbudowanym wysokiej jakości niskoimpedancyjnym wzmacniaczem klasy D o mocy 10W + 10W. Posiada czytelny wyświetlacz LCD o przekątnej 4.3 cala, 3-stopniowy system priorytetowania audio, dodatkowe wejście AUX dla lokalnych źródeł dźwięku oraz wejście mikrofonowe. Sterowanie odbywa się za pośrednictwem pilota.

Zobacz więcej »

[img:6]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Standard wejść: RJ45
Prędkość transmisji: 10 / 100 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 20 Hz - 16 kHz
THD: < 0.3%
S/N: > 75 dB
Wejście AUX: 400 mV
Wejście MIC: 10 mV
Wyjścia: 2 x 10W / 8Ω
Wymiary: 220 x 157 x 53 mm
Masa: 1.62 kg

ITC T-6707
Aktywny zestaw głośnikowy IP ze wzmacniaczem kl. D

Aktywny zestaw głośnikowy systemu IP z wbudowanym wzmacniaczem klasy D oraz zasilaczem SMPS. T-6707 posiada swój unikalny adres IP, dodatkowe wejście liniowe AUX, wejście mikrofonowe, regulację mocy wyjściowej wzmacniacza oraz wyjście na dodatkowy, pasywny niskoimpedancyjny zestaw głośnikowy. Zasilanie z sieci ~230V.

Zobacz więcej »

[img:8]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Standard wejść: RJ45
Prędkość transmisji: 10 / 100 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 20 Hz - 16 kHz
THD: < 0.1%
S/N: > 70 dB
Wejście AUX: 1 x 400 mV
Wyjścia: 2 x 30 W / 8 Ω
Moc całkowita: < 70 W
Wymiary: 245 x 162 x 182 mm
Masa: 2.5 kg

ITC T-6713
Konwerter TCP/IP - RS422

Używane przy współpracy systemu IP z dedykowanymi modułami posiadającymi transmisję RS np. z interfejsem alarmowym T-6223A. Sprawdza się w sytuacji gdy w miejscu instalacji interfejsu nie ma dostępu do sieci LAN, a istniejąca infrastruktura przewodowa umożliwia przesłanie sygnału w standardzie RS422.

Zobacz więcej »

[img:9]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Standard wejść: RJ45
Prędkość transmisji: 4.800 / 9.600 bps
Protokół komunikacji: RS232 & RS422
Moc całkowita: < 10 W
Wymiary: 484 x 123 x 44 mm
Masa: 2.8 kg

ITC T-6760
Adapter sieciowy z wbudowanym wzmacniaczem kl. D

Podstawowy kontroler systemu IP z wbudowanym wysokiej jakości 100V wzmacniaczem klasy D. Posiada czytelny wyświetlacz LCD o przekątnej 3.4 cala oraz klawiaturę numeryczną do kontroli podstawowych parametrów. Nie zabrakło również regulacji barwy na sumie, wejścia mikrofonowego z priorytetem do rozgłaszania komunikatów, wejścia liniowego priorytetowego EMC oraz dodatkowego wyjścia audio z kontrolera do podłączenia kolejnych wzmacniaczy mocy.

T-6760 posiada także złącza do podłączenia linii głośnikowych wyposażonych w dedykowane analogowe regulatory głośności serii T-67xC.

Zobacz więcej »

[img:10]

Specyfikacja techniczna:

Zasilanie: 230 V / 50 Hz
Moc wyjściowa: 60 W
Sygnały wyjściowe: 70 V, 100 V & 4-16 Ω
Standard wejść: RJ45
Prędkość transmisji: 10 Mbps
Protokół komunikacji: TCP / IP, UDP & IGMP
Format Audio: MP3 / MP2
F próbkowania: 8 kHz - 48 kHz
Pasmo: 60 Hz - 18 kHz
THD: < 0.1%
S/N: > 65 dB
Wejście AUX: 1 x 350 mV
Wejście MIC: 10 mV
Wejście EMC: 775 mV
Moc całkowita: < 90 W
Wymiary: 19" / 2U
Masa: 10.0 kg

ITC IP-S508
Aktywny głośnik sufitowy IP

Głośniki serii IP-Sxx przeznaczone do montażu w suficie wyposażono w nowoczesne wzmacniacze klasy D, złącze RJ45 oraz złącze typu phoenix. Każdy głośnik posiada swój indywidualny adres IP, a zasilanie pobierane jest ze switcha POE lub z zewnętrznego zasilacza prądu stałego.

Zobacz więcej »

[img:11]
