Ekskluzywny sterownik oświetlenia Diamond 9 (D9), to najnowsze urządzenie Avolites dla realizatorów, zaprojektowane w oparciu o czterdziestoletnie doświadczenie firmy. Diamond 9 to [re] ewolucja w kontroli wszelkiego rodzaju produkcji na żywo, jak również wydajny sterownik oświetleniowy także do teatru. Konsoleta powstała nie tylko w oparciu o doświadczenie specjalistów z Avolites, ale również dzięki zaangażowaniu użytkowników, projektantów oraz inżynierów zajmujących się oświetleniem i systemami AV.

Na targach Prolight + Sound 2022 we Frankfurcie mogliśmy pierwszy raz zobaczyć i poznać tę konsoletę. Wspólnie z Michałem Fiodorowem z Prolight sp. z o.o. (dystrybutorem Avolites w Polsce) przybliżamy wam niuanse nowej konsolety.

Relacja ze stoiska Avoilites i premiera D9

Avolites D9 w skrócie:

• nowy mikser wnosi zupełnie nową jakość w dziedzinie miksu oświetlenia
• 11 ultrajasnych ekranów dotykowych, zmotoryzowane fadery, nowe enkodery pozwialające na intuicyną pracę realizatora
• T-Bar, zapewniający wyrafinowaną kontrolę dla ręcznych przejść
• Do ekranów głównych dołożone zostały również trzy 4,3 calowe dodatkowe ekrany do podglądów,
• Nowo zaprojektowane optyczne koła enkoderów oraz podświetleniem LED RGB
• Bardziej intuicyjna integracja sterowania multimediami dla twórców oświetlenia
• 30 optycznych obrotowych, czułych na dotyk enkoderów odtwarzania z funkcją push - ze specjalnie zaprojektowanym pokrętłem
• Pełna specyfikacja techniczna Avolites diamond 9
• Czytaj więcej o sterownikach oświetlenia



Co nowego Avolites Diamond 9 D9-330 i mniejsza D9-215?

Mikser zaprojektowany, aby tworzyć kolejną generację pokazów. Ogromne ekrany, całkowicie nowe kontrolki, a także wyjątkowa integracja mediów pozwalająca intuicyjnie łączyć kontrolę nad wszystkimi aspektami wizualnymi projektów, zarówno zarządzania oświetleniem, multimediami jak i elementami wizualnymi. Każdy ekran, suwak, enkoder i przycisk zostały skrupulatnie przemyślane, dzięki czemu konsola zapewnia całkowicie nieograniczoną swobodę twórczą operowania zaawansowanymi urządzeniami oświetleniowymi oraz materiałami wideo.



Nowe ekrany i sposób sterowania

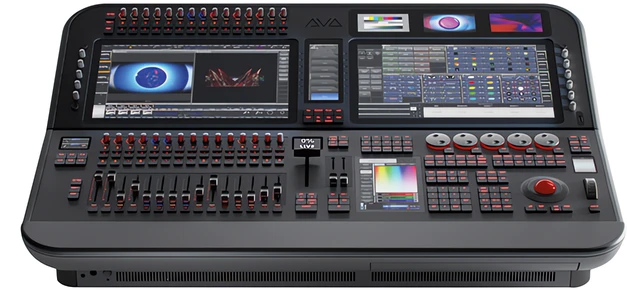

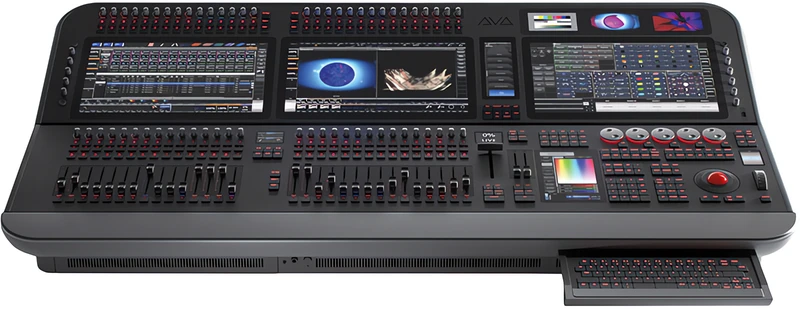

W nowych konsoletach Avolites wprowadzono przyciągającą uwagę szatę graficzną. Przednie panele wykonano z jednego arkusza aluminium z wysokiej klasy wykończeniami. Model D9-330 oferuje 11 ultrajasnych ekranów dotykowych, w tym 3 główne ekrany obszaru roboczego, 3 do podglądu multimediów oraz specjalne ekrany do kontroli atrybutów i skrótów klawiszowych. Zupełnie nowe zmotoryzowane, czułe na dotyk optyczne suwaki obrotowe o wysokiej rozdzielczości od Penny & Giles do tego nowe przyciski o krótkim skoku dla idealnego wyczucia czasu oraz nowe enkodery.





Możliwe jest zdefiniowanie kolorów wskaźników słupkowych RGB poziomu zarówno dla suwaków jak i enkoderów, dla ułatwienia grupowania oraz szybkiego rozpoznawania kontrolek na pierwszy rzut oka. 11 – segmentowe wskaźniki poziomu na każdym z suwaków, podąża za kolorem odtwarzania. Jest to szczególnie przydatne podczas zmieniania stron.

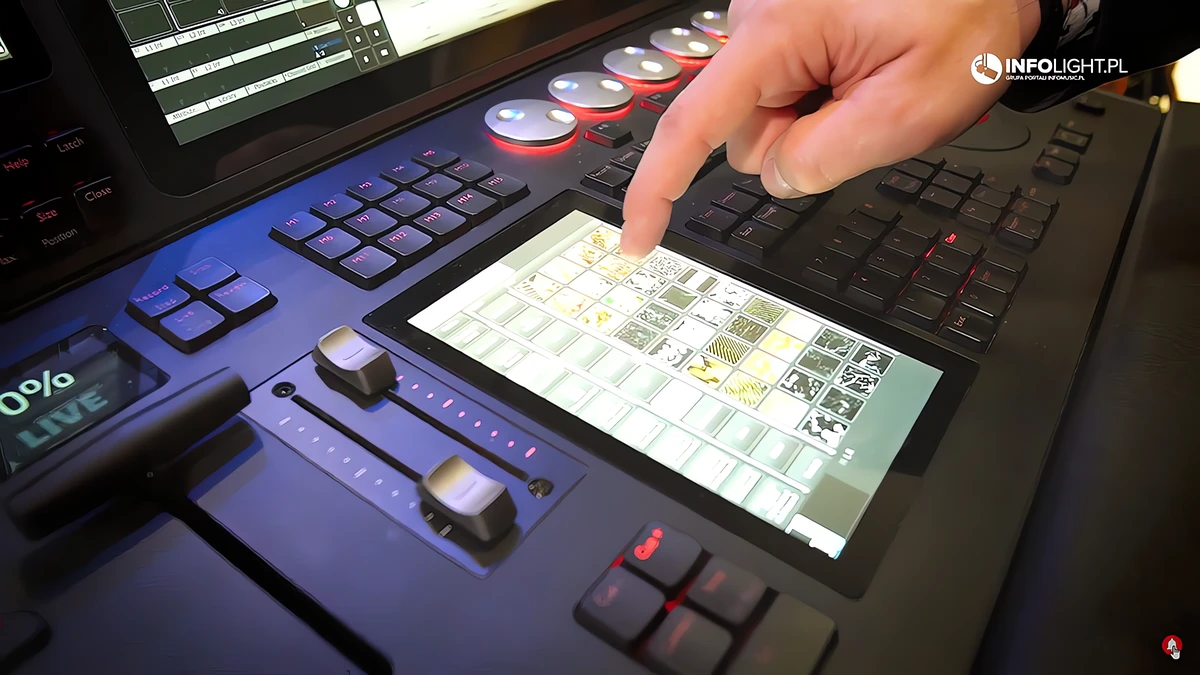

Kolejnym dodatkiem są przyciski makro z dedykowanym do nich ekranem, bezpośrednio w sekcji odtwarzania. Dodano przyciski „Flash” pod suwakami oraz idealnie dopasowane etykiety, a także osobne banki stron dla każdej sekcji.

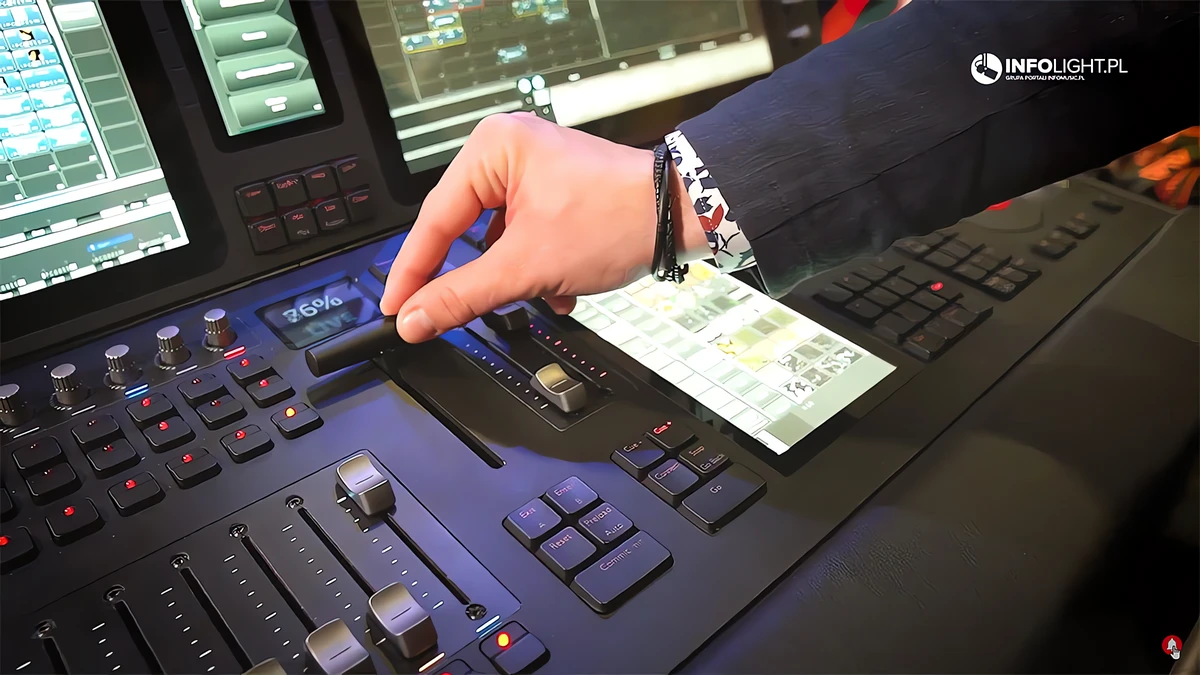

Dla super płynnych przejść konsoleta wyposażona została w T-Bar, zapewniający wyrafinowaną kontrolę dla ręcznych przejść. W połączeniu z unikalną funkcjonalnością „Scene Master”, wnosi nową jakość dla kreatywnego tworzenia na żywo. Dzięki bezkontaktowej konstrukcji, suwak pozostanie dokładny nawet po latach użytkowania. Funkcję sceny głównej uzupełnia przycisk zatwierdzenia o podwójnej szerokości, a także 4 inne przyciski sterujące, a także dedykowany ekran LCD wyświetlający bieżące informacje o ich stanie.





Następnym elementem jest dedykowana sekcja sterowana listą Master Cue. Dzięki dwóm zmotoryzowanym suwakom oraz 8 przyciskom sterującym, a także przyciskowi GO o podwójnej szerokości. Stanowi idealny i poręczny zestaw na wyciągnięcie ręki dla produkcji teatralnych.

Do ekranów głównych dołożone zostały również trzy dodatkowe ekrany do podglądów, każdy z nich o przekątnej 4.3 cala. Idealnie nadają się do podglądu multimediów, pozawala to pozostawić główne ekrany uporządkowane i zwiększając maksymalną gęstość informacji.

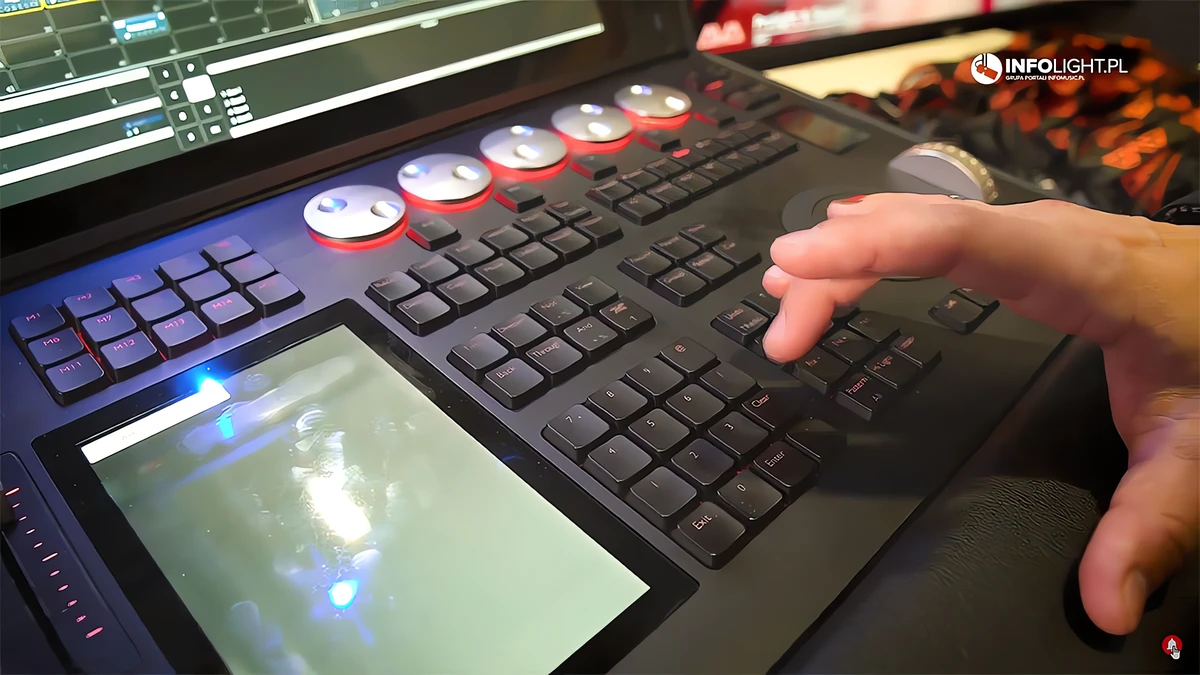

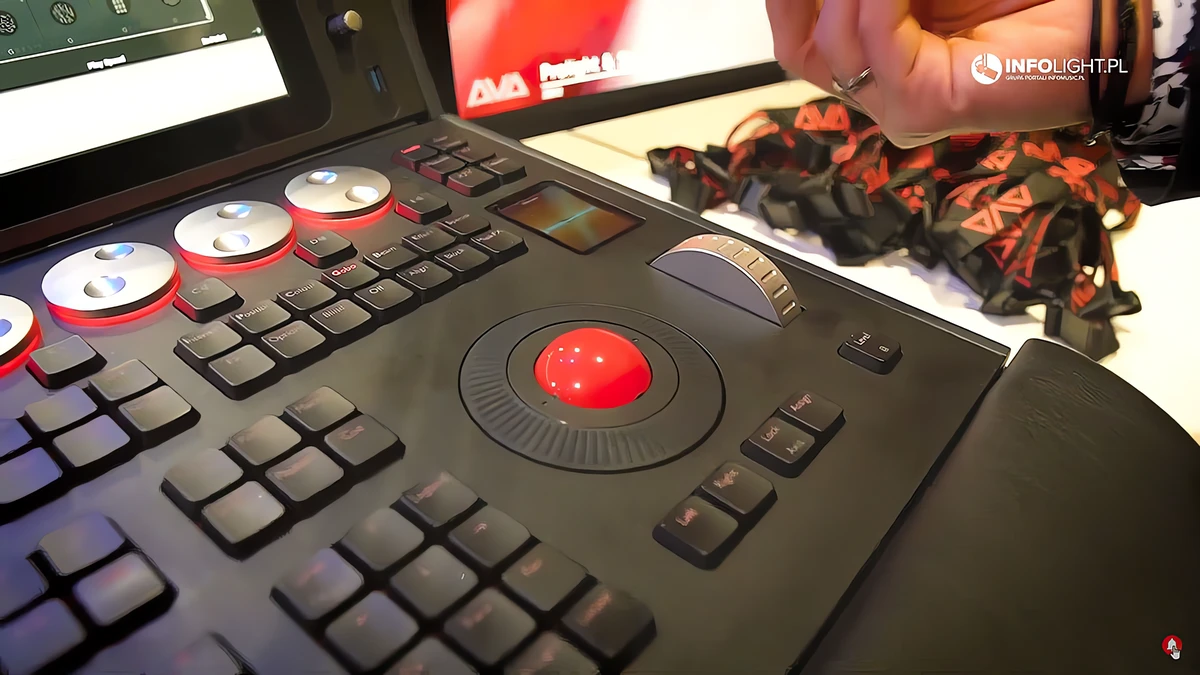

Nowo zaprojektowane optyczne koła enkoderów oraz podświetleniem LED RGB, a także pionowe koło poziomów zapewniające większą ilość parametrów na wyciągnięcie ręki. Wraz z nimi zainstalowano 72 programowalne klawisze Cherry MX Low Profile z podświetleniem RGB zapewniając optymalną pracę. Możliwości nawigacji oraz kolejnego bezpośredniego dostępu do atrybutów zapewnia optyczny Trackball oraz klawisze strzałek.



Jeszcze więcej ekranów dla lepszego podglądu

Konsoletę wyposażono w sumie w aż 11 ekranów dotykowych z możliwością podłączenia dwóch dodatkowych monitorów zewnętrznych, wszystkie obsługiwane przez oprogramowanie od Avolites, zapewniając niezrównaną ostrość i pole widzenia.

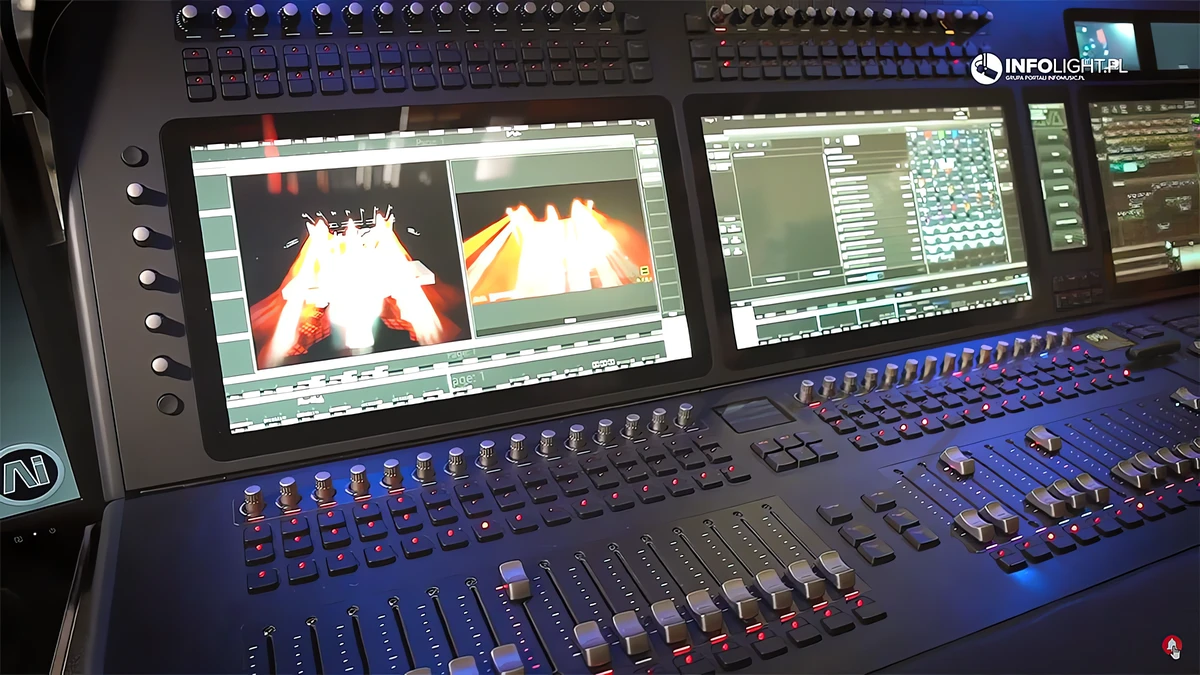

W większej wersji do dyspozycji są 3 duże ekrany główne. Każdy z nich jest dotykowy o wysokiej rozdzielczości i wysokim kontraście oraz jasności do 1000 nitów. Zapewniają że dane, wizualizacja i kreatywne narzędzia programistyczne są zawsze tam gdzie ich potrzebujesz.





Po za głównymi ekranami są jeszcze wcześniej już wspomniane 3 małe ekrany podglądu o przekątnej 4.3" idealnie sprawdzające są jako podgląd wideo, ekran do podglądu przycisków makro tak aby nie zajmować miejsca na głównym ekranie, dedykowany ekran T-Bar. Po za nimi są jeszcze ekrany dedykowane do koła poziomu, ekran edytora pionowego umieszczony w panelu programowania, upraszcza on sterowanie złożonymi urządzeniami lub serwerami multimedialnymi, a także pokazuje status głównej listy cue. Kolejnym z ekranów jest menu przycisków programowalnych, przeniesienie sterowania i podpowiedzi do dedykowanego ekranu zwalnia przestrzeń roboczą na ekranach głównych.

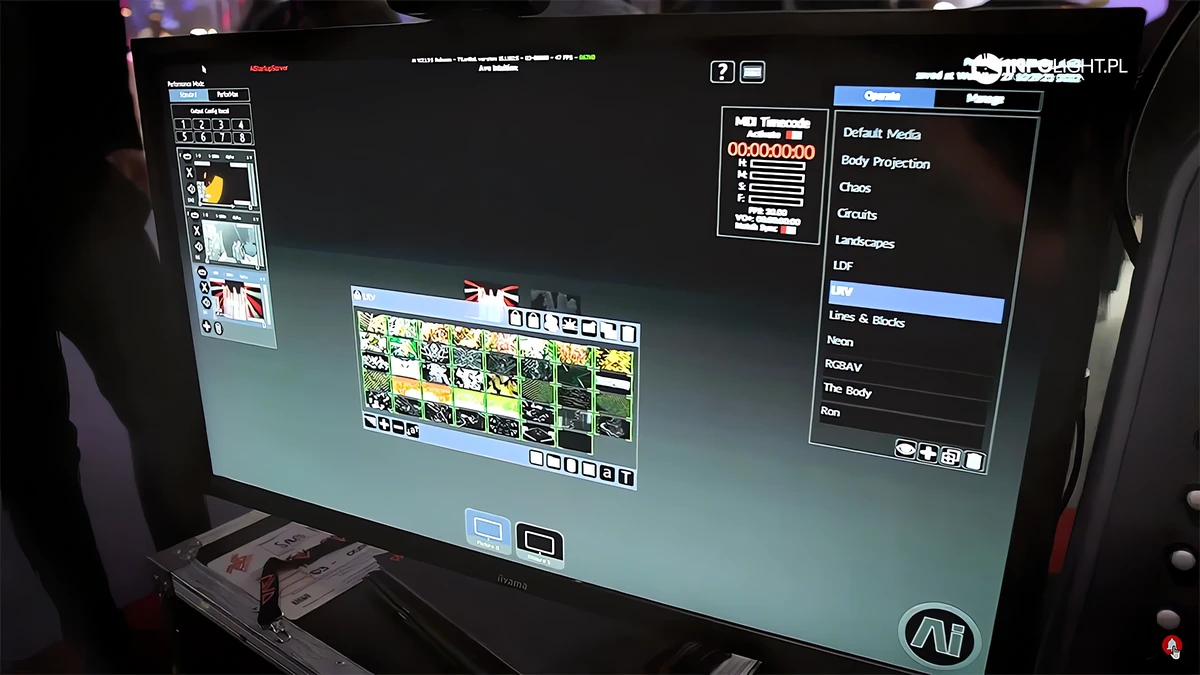

Nowa konsoleta sterująca Avolites Diamond 9 zapewnia bardziej intuicyjną integrację sterowania multimediami dla twórców oświetlenia. Opierając się na przełomowym zestawie funkcji Synergy, wydanym w październiku 2019 roku, umożliwia bezproblemową integrację między serwerem multimediów a sterowaniem oświetleniem. Wraz z rozwojem wykorzystania ścian wideo w przedstawieniach na żywo, instalacjach, a nawet produkcjach telewizyjnych, stworzenie wciągającego i płynnego oświetlenia i wydajności wideo ma kluczowe znaczenie.

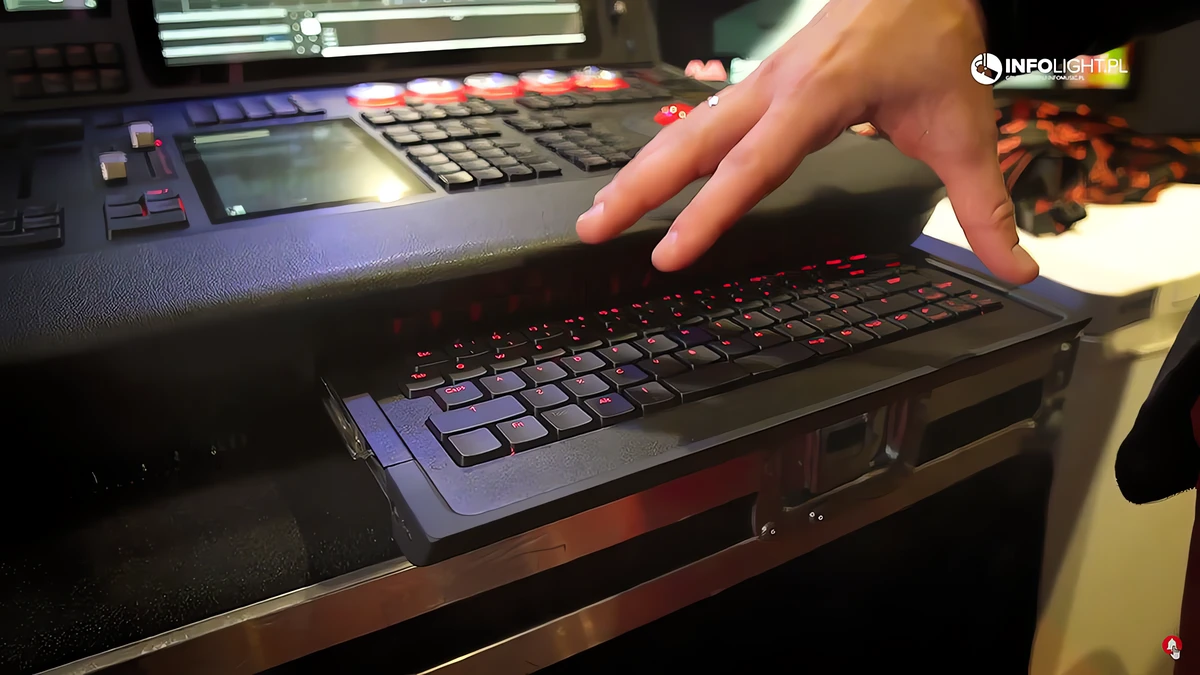

Dla większego komfortu użytkownika ważne są również takie dodatki jak np. wygodne podłokietniki pełniące również funkcję ochrony podświetlanego przycisku zasilania oraz gniazda USB 3.1, pod drugim podłokietnikiem wbudowano szufladę z klawiaturą. Możliwa jest regulacja kąta wyświetlaczy LCD w zakresie 56 stopni. Regulowane jest również natężenie oświetlenia 4 lampek oraz dodatkową lampką do czytania.



Miałem zaszczyt używać konsoli D9-215 w styczniu 2020 r. Doświadczenie było fantastyczne. Programowanie na nim wydawało mi się znajome, ale znacznie ulepszone, dzięki zaawansowanemu sprzętowi, który zapewnia płynniejsze, szybsze i przyjemniejsze programowanie. Jako wieloletni użytkownik Avolites, jestem bardzo podekscytowany, widząc, dokąd D9 zabierze firmę i jestem bardzo dumny, że mogłem mieć w tym mały udział.

Tom Campbell - Producent i lighting designer (MIRRAD)





Nowości zaprezentowane przez firmę Avolites idealnie wpisują się w nową strategię marki. Potwierdza to dyrektor zarządzający Avolites Paul Wong:



Kolekcja Diamond z nowym logo marki to pierwszy krok w naszej przyszłościowej strategii firmy. Modele D9 są efektem wielu lat inwestycji w badania i rozwój. Jesteśmy bardzo dumni, że możemy zapewnić naszym użytkownikom najlepsze narzędzie programistyczne do ich przyszłych projektów kreatywnych.

Paul Wong - Dyrektor zarządzający Avolites





Specyfikacja techniczna Diamond 9:



Panel sterowania

• 15 zmotoryzowanych, czułych na dotyk suwaków Penny & Giles - specjalnie zaprojektowana nasadka suwaka
• 11-segmentowy wskaźnik poziomu LED RGB obok każdego suwaka
• Wskaźnik Halo RGB dla każdego playback'u
• 30 optycznych obrotowych, czułych na dotyk enkoderów odtwarzania z funkcją push - ze specjalnie zaprojektowanym pokrętłem
• 11-segmentowy wskaźnik poziomu RGB LED obok każdego enkodera
• Wskaźnik halo RGB dla każdego enkodera
• 90 przycisków funkcji odtwarzania C&K- specjalnie zaprojektowana nasadka przycisku
• 10 optycznych obrotowych programowalnych enkoderów z funkcją push - ze specjalnie zaprojektowanym pokrętłem
• 2 ekrany dotykowe 15.6” 1920 × 1080 1000nit z regulowaną jasnością
• 3 ekrany dotykowe 4.3” podglądu 800 × 480 1000 nit dla podglądu multimediów lub obszarów roboczych
• Ekran dotykowy menu klawiszy programowalnych
• Niezależne stronicowanie dla każdej sekcji odtwarzania
• Przyciski programowania z podświetleniem RGB, klawisze o krótkim skoku Cherry MX Low Profile
• 5 optycznych enkoderów atrybutów z podświetleniem RGB
• Dedykowane aluminiowe pokrętło poziomu jasności z kolorowym ekranem stanu LCD
• T-Bar z 5 przyciskami sterującymi i kolorowym wyświetlaczem LCD
• Podwójny, zmotoryzowany, czuły na dotyk suwak master listy cue z 9 przyciskami
• 7-calowy podwójny ekran 800 × 1280 o wysokiej jasności do programowania
• Specjalnie zaprojektowana, podświetlana klawiatura QWERTY w szufladzie, klawisze identyczne z panelem programowym
• Optyczny trackball X, Y, Z
• 21 podświetlanych klawiszy Macro / Executor, wszystkie oznaczone na ekranie
• Obsługuje dwa dodatkowe ekrany dotykowe HDMI 1920 × 1080



Obudowa

• Panele obrobione z pojedynczych kawałków aluminium
• Wygodny podłokietnik
• Ekskluzywnie wyprodukowane nakładki na przyciski, nasadki tłumików, gałki enkodera, kółka enkodera i koło poziomujące
• Wszystkie ekrany zlicowane z frontem obudowy
• Bezstopniowa hydrauliczna regulacja pochylenia panelu ekranu - 18 do 68 stopni od poziomu



Oprogramowanie

• Platforma Avolites Titan
• Obsługa 16384 kanałów DMX (do 32768 kanałów w jednym systemie)
• Nieograniczona ilość urządzeń
• Silnik efektów typu keyframe
• Pixel mapping: za pomocą dowolnego video z Synergy, lub animacja z Titan
• Dowolnie konfigurowane suwaki, przyciski i enkodery
• Obsługa: WEB API, SMPTE, MIDI, DMX, S-ACN, GPIO
• Praca wielu użytkowników jednej sieci
• Możliwość rozbudowy o zewnętrzny processing DMX
• Microsoft Windows 10 Enterprise LTSC 64 Bit



Specyfikacja sprzętowa

• Procesor INTEL I7-9700K 9 generacji do 4.9 GHZ
• Pamięć RAM 16GB
• Karta graficzna: AMD RADEON PRO WX-5100 4 generacji
• Wymiary (szer × gł × wys): 995 × 640 × 455 mm (ekrany w górze) 995 × 705 × 240 mm (ekrany w dole)
• Masa: 54 kg
• Pobór mocy: MAX 380W 110-240 AC, 50-60 HZ
• Temperatura pracy: 0-40C
• Maksymalna wilgotność: 95% (bez kondensacji)
• Wydzielanie ciepła: 1297 BTU/h



Sterowanie i złącza

• 8 × Neutrik 5-pin XLR DMX512 optycznie i galwanicznie izolowany ze wskaźnikami halo
• 4 × 1 GBE Neutrik ethercon, wewnętrzny i zarządzalny switch
• 1 × quad opticalcon 1 gbe połączenie lc
• 1 × 1 gb ethercon, sieć 2
• Opcjonalnie: 1 × 10gbe połączenie do opticalcon 1 × 10gbe Neutrik ethercon
• 1 x USB 3.1 pod podłokietnikiem
• 1 × USB 3.1 na panelu przednim
• 2 × USB 3.1 tylny panel
• 2 × USB 2.0 przeznaczone do zewnętrznych ekranów dotykowych
• 2 × hdmi do 1920 × 1080
• 1 × 3-pin XLR Neutrik SMPTE z wskaźnikiem sygnału oraz 3-pin XLR loop out
• GPIO 4 we / 4 wy, izolowane  bezpotencjałowe
• Złącze jack ¼" do przełącznika nożnego
• Dedykowane wejście DMX512 ze wskaźnikiem
• wejście audio 3-pin XLR ze wskaźnikiem
• MIDI: wejście, thru, wyjście 5-pin din ze wskaźnikami, wsparcie dla usb midi
• AUDIO: cyfrowe, S/PDIF, RCA
• Zasilanie Neutrik TRUE1
