Poradnik 100V - Część I: Technika 100V



System 100V jest systemem dystrybucji dźwięku, który w przeciwieństwie do domowych lub estradowych systemów nagłośnieniowych umożliwia podłączenie dużej ilości głośników (nawet kilkudziesięciu) na jednej linii głośnikowej.


W praktyce wygląda to tak, że do wzmacniacza 100V można podłączyć tyle głośników 100V ile wynosi suma mocy wszystkich głośników. Na przykład wzmacniacz 100W umożliwia podłączenie 10 głośników o mocy 10W lub 20 głośników o mocy 5W lub 40 głośników o mocy 2.5W.

System 100V to idealne rozwiązanie dla systemów audio odtwarzających muzykę w tle w obiektach typu restauracja, hotel, galeria handlowa, szpital, szkoła, kościół, hipermarkety, itp. Systemy przywoławcze w obiektach najczęściej wykonywane są w technice 100V ze względu na łatwe rozpraszanie systemu (długość linii głośnikowych nawet do 1km).

Niewątpliwą zaletą systemów PA jest praca w trybie mono - w każdej linii głośnikowej pojawia się ten sam sygnał zapewniając emisję takiej samej informacji z każdego głośnika. W obiektach gdzie słuchacze często zmieniają swoje położenie, system stereo nie jest możliwy do zrealizowania. Stosowanie zatem systemów domowych w połączeniu z głośnikami samochodowymi w restauracjach, pubach, zajazdach i innych obiektach gastronomicznych nie jest ani tanie, ani wygodne, ani optymalne, a wynika tylko z nieznajomości tematu.

Najważniejsze cechy systemu Public Address to:

• Wywołania ze stałym poziomem
• Obecność priorytetów
• Gongi
• Automatyczne sterowanie strefami
• Ukryta regulacja
• AVC
• Mono

Technika 100V wymaga wykorzystania odpowiednio do tego przystosowanych urządzeń. Zarówno wzmacniacz jak i głośniki muszą być wyposażone w transformatory. Korzystając z odczepów na transformatorze wzmacniacza, użytkownik ma wpływ na pobór mocy przez głośniki, a tym samym wpływa na ciśnienie przez niego wytwarzane (zgodnie z zasadą: podwojenie mocy odpowiada wzmocnieniu o 3dB). Korzystając z odczepów transformatora głośnika (moc głośnika jest determinowana przez transformator - nie ma możliwości uszkodzenia głośnika zbyt dużą mocą wzmacniacza) użytkownik dopasowuje indywidualnie moc do wielkości pomieszczenia.

Kiedy zmieniać odczepy transformatora w głośniku, a kiedy na wzmacniaczu?
Wyjaśnię to na przykładzie:

System nagłośnieniowy w biurowcu z trzystoma pokojami (z jednym głośnikiem 6W w każdym z nich) potrzebuje wzmacniaczy o łącznej sumie mocy: 1800W (na przykład: 8 sztuk wzmacniaczy 240W). Jeżeli ciśnienie generowane przez głośnik przy mocy 6W jest zbyt duże to należy (jedno z dwóch):

• Ustawić odczep transformatora w głośniku na 3W co zredukuje ilość wzmacniaczy 240W o połowę.

• Zmienić odczep na transformatorze wzmacniacza ze 100V na 70V co spowoduje, że głośnik będzie pobierał 3W mocy. Ilość wzmacniaczy 240W zostanie zredukowana również o połowę.

Efektem słyszalnym w jednym i drugim przypadku będzie obniżenie maksymalnego ciśnienia generowanego przez głośnik o 3dB. Jeżeli maksymalne ciśnienie jest zbyt duże, ale dotyczy tylko wybranych pomieszczeń, należy dokonywać ustawień bezpośrednio na odczepach głośnika.

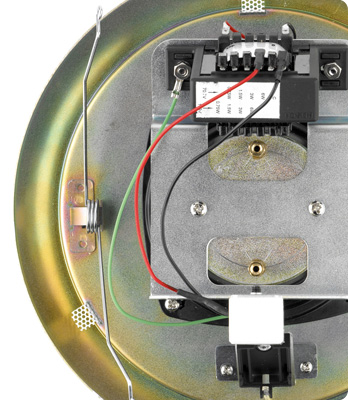

Zdjęcie przedstawia głośnik sufitowy 100/70V.
Odczep na transformatorze ustawiony jest na 6W dla 100V i 3W dla 70V.

Linia 100V - Podstawowe zasady:

• Wysokie napięcie, mały prąd - mniejsze straty sygnału
• Wysokiej jakości kabel - nie wymagany
• Możliwość użycia bardzo długich kabli
• Równoległe łączenie głośników
• Prosta zasada obliczania obciążalności linii

Przy zaawansowaniu technologicznym aktualnie oferowanych komponentów do systemów 100V, jakość dźwięku emitowanego w systemach PA zależy już tylko od doboru odpowiednich głośników oraz wzmacniaczy, które potrafią przenosić szeroki zakres częstotliwości oraz zapewnić odpowiednia dynamikę.

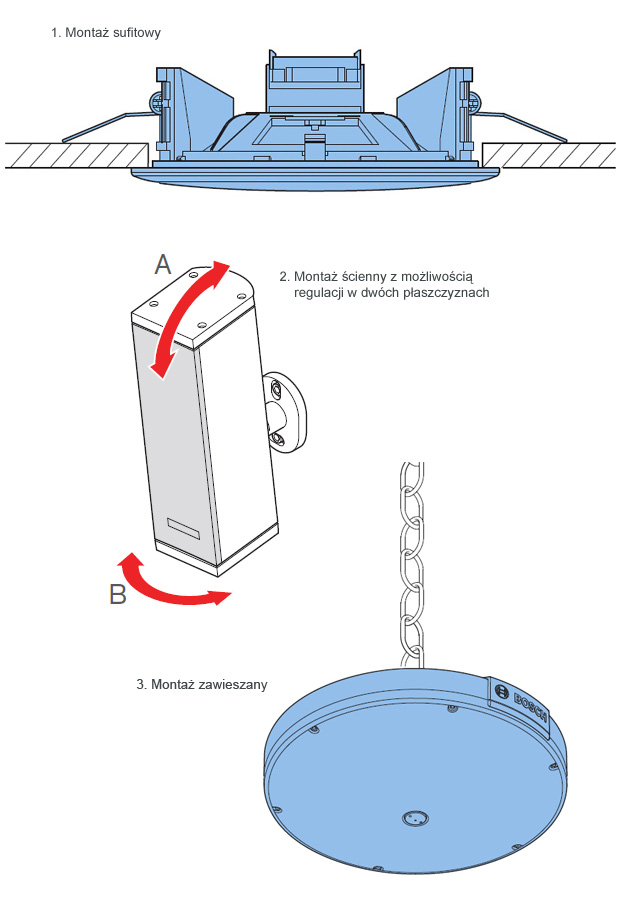

Systemy Public Address z reguły są instalacjami stałymi, umożliwiającymi użytkownikowi wkomponowanie wszystkich jego elementów w wystrój pomieszczeń w obiekcie przez różne sposobami montażu oraz możliwość malowania głośników na dowolne kolory.
