Ciekawe instalacje: System nagłośnienia CEIK w Olsztynie

Ciekawe instalacje: System nagłośnienia CEIK w Olsztynie

27 lipca 2022, 11:00
Dystrybucja: TOMMEX

Początkiem maja br. miało miejsce uroczyste otwarcie zmodernizowanego budynku Centrum Edukacji i Inicjatyw Kulturalnych przy ul. Kościńskiego w Olsztynie, a wraz z nim, nowej sali koncertowej, która będzie służyła mieszkańcom całego województwa. Otwarcie obiektu połączone było z obchodami Dnia Strażaka. Zmodernizowane centrum to nowoczesny obiekt na miarę XXI wieku. Inwestycja, której całkowita wartość wyniosła ponad 20 mln zł, ma być przeznaczona głównie na cele kulturalne.



Sala widowiskowa

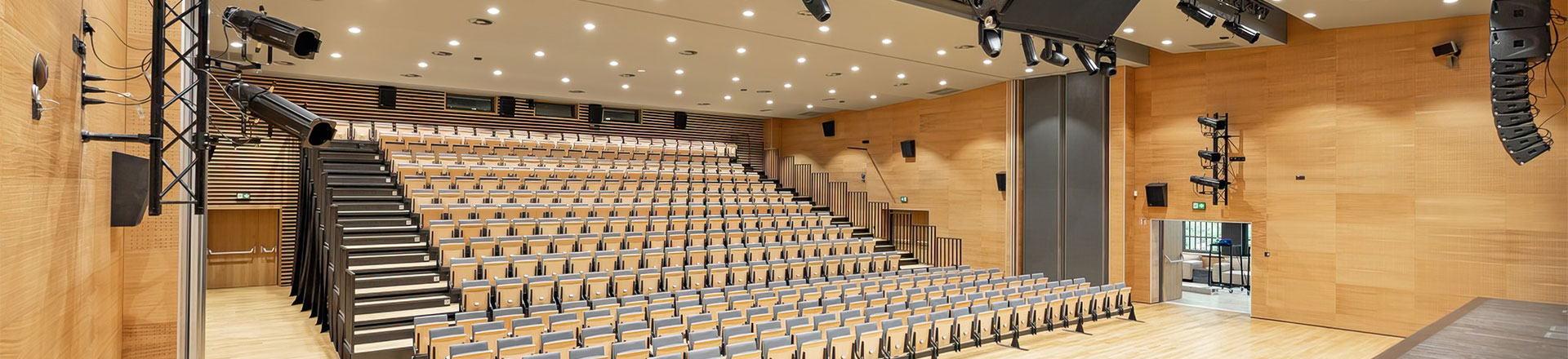

Głównym pomieszczeniem obiektu jest wielofunkcyjna sala widowiskowa z dużą sceną i składanymi widowniami na 414 miejsc siedzących. Przy złożonych widowniach, sala staje się ogromnym parkietem z pokaźną sceną, na którym przebywać może ponad 700 osób.



[img:1]



Główna sala jest wielofunkcyjna – koncertowa, kinowa, teatralna i wreszcie konferencyjna, wyposażona w system projekcji kinowej i ekran oraz bardzo dobrej jakości sprzęt nagłośnieniowy i oświetleniowy.

Na potrzeby sali widowiskowej centrum zaprojektowano nowoczesny sceniczny system elektroakustyczny oraz kinowy system nagłośnienia, zainstalowano również system interkomowy, a także system tłumaczeń symultanicznych.



[img:2]



System nagłośnienia scenicznego

System nagłośnienia scenicznego zapewnia równomierne pokrycie dźwiękiem całej widowni sali widowiskowej, pozwalając na realizację koncertów, konferencji czy przestawień teatralnych.

System nagłośnienia frontowego sali widowiskowej oparto na systemie N-RAY marki CODA Audio. Dwa grona (LR) głośnikowe wyposażone zostały w osiem zestawów głośnikowych szerokopasmowych trzydrożnych N-RAY pracujących w technologii Line Array oraz dwa systemowe zestawy niskotonowe SCN-F.



[img:3]



Do dyspozycji obiektu zapewniono również dwa komplety zestawów głośnikowych subniskotonowych SCV-F, dostawianych do systemu w razie potrzeby. System wspomagają również cztery zestawy głośnikowe D5-CUBE typu front-fill, nagłaśniające pierwsze rzędy widowni. Zastosowane zestawy głośnikowe główne szerokopasmowe mają możliwość niesymetrycznej propagacji dźwięku.

Zestawy głośnikowe frontowe zasilone zostały za pomocą czterokanałowych wzmacniaczy mocy z procesorami DSP LINUS14-D, zapewniającymi możliwość wprowadzenia filtrów FIR, korygujących charakterystykę częstotliwościową dla wykorzystanych urządzeń głośnikowych.

Urządzenia sterujące i nadzorujące pracę systemu nagłośnienia wyposażone są w oprogramowanie pozwalające na zarządzanie i nadzorowanie pracy wzmacniaczy mocy, konsolet fonicznych oraz zestawów mikrofonów bezprzewodowych i bezprzewodowego systemu odsłuchu osobistego.

Transmisja sygnałów audio w systemie nagłośnienia pomiędzy poszczególnymi jego elementami odbywa się w cyfrowej sieci audio wykorzystującej profesjonalny protokół transmisji sygnału audio DANTE w sieci Ethernet.



Nagłośnienie monitorowe

Dla zapewnienia odpowiedniego odsłuchu dla artystów na scenie zapewniono również komplet scenicznych monitorów odsłuchowych. Wybrano uniwersalne odsłuchy estradowe do elastycznego wykorzystania CODA Audio CUE Series. W tym wypadku wybrano najmniejszy z serii model CUE FOUR. Zapewniono także sześć monitorów aktywnych DXR12mkII marki Yamaha, które mogą być również wykorzystywane jako zestawy mobilnego nagłośnienia, rozstawiane na statywach.



Konsolety foniczne i transmisja audio

Do obsługi systemu nagłośnienia podczas organizowanych w sali wydarzeń, koncertów, konferencji czy przedstawień teatralnych, służą dwie konsolety foniczne Yamaha serii QL wraz z zestawem przetworników analogowo-cyfrowo-analogowych. Jedna z konsolet wykorzystywana będzie do pracy nad nagłośnieniem frontowym QL5, a druga nad monitorowym QL1.

System konsolet cyfrowych uzupełniają przetworniki analogowo-cyfrowo-analogowe Yamaha TIO1608-D, umożliwiające łatwą i elastyczną realizację wszelkich wydarzeń kulturalnych organizowanych w CEIK.



System nagłośnienia kinowego

System nagłośnienia kinowego oparto na urządzeniach marki PROPHON, opracowanych i zaprojektowanych na bazie gromadzonej latami wiedzy i doświadczeń tego szwedzkiego producenta we współpracy z firmami instalacyjnymi i właścicielami kin, zapewniając bezkonkurencyjnie najwyższą jakość.

W systemie wykorzystano dwanaście zestawów głośnikowych efektowych M48, trójdrożne modularne zestawy głośnikowe LRC model XD223 oraz zestaw głośnikowy niskotonowy SUB6, zasilane przez 4-kanałowe wzmacniacze mocy serii P, wyposażone w procesor DSP.



[img:4]

[img:5]



System interkomowy

Dla zapewnienia sprawnej komunikacji pomiędzy realizatorem frontowym, monitorowym, realizatorem oświetlenia i sceną oraz możliwości pracy dla inspicjenta podczas wydarzeń teatralnych, sala wyposażona została w system interkomowy oparty na urządzeniach hiszpańskiej marki AEQ.

System interkomowy składa się z czterech pulpitów interkomowych serii BS3000, zainstalowanych na stanowiskach realizatora frontowego, monitorowego, oświetleniowego oraz jednego pulpitu dodatkowego do wykorzystania np. na scenie oraz dwóch bezprzewodowych pulpitów XPLORER wraz z niezbędnymi do pracy mikrofonami i słuchawkami systemowymi.



System tłumaczeń symultanicznych

Sala została wyposażona w zaawansowany profesjonalny bezprzewodowy system tłumaczeń symultanicznych INTEGRUS marki BOSCH, zapewniający doskonałą jakość dźwięku, swobodne poruszanie się uczestników spotkania oraz łatwy wybór kanału.

System wyposażono w promienniki podczerwieni, jednostkę  centralną systemu oraz mobilne stanowisko tłumaczy z dwoma pulpitami i kabiną. System pozwala na realizacje tłumaczeń na jeden dodatkowy język (zapewnione dwa pulpity) i jest wyposażony w 56 odbiorników z ładowarką walizkową.



Funkcje konferencyjne

System uzupełniono o elementy pozwalające na wykorzystanie sali w ramach prowadzenia pełnoprawnych konferencji oraz obrad. W układzie konferencyjnym zapewniono możliwość podziału na dwie mniejsze, niezależne sale, posiadające dedykowane nagłośnienie, oświetlenie i możliwość dowolnego ustawienia miejsc siedzących. Sercem systemu, jest matryca audio MRX7-D z przetwornikiem EXo8, do której to wprowadzone zostały dodatkowe kanały audio z przyłączy na scenie. W Sali zainstalowane dodatkowo urządzenia głośnikowe przyekranowe HOPS8 marki CODA Audio, służące do obsługi konferencji bez wykorzystania głównego systemu nagłośnienia.



System pętli indukcyjnej

W sali zainstalowano także system wspomagania słuchu  z pętlą indukcyjną dla osób niedosłyszących, system który powinien znajdować się w każdym miejscu publicznym. Oparto go na rozwiązaniach marki G+M elektronik, umożliwiających spełnienie normy PN-EN 60118-4, dotyczącej instalacji i działania pętli indukcyjnych.

Jako uzupełnienie systemu dostarczono szereg elementów i peryferii, niezbędnych do prowadzenia wydarzeń przewidzianych w sali, między innymi mikrofony przewodowe i zestawy bezprzewodowe Sennheiser, Audix i Vanguard, bezprzewodowy system odsłuchu osobistego, odtwarzacze audio, symetryzatory ARX, urządzenia sterujące i nadzorujące pracę systemu nagłośnienia – laptop i tablet multimedialny oraz komplet urządzeń sieciowych – przełączniki sieciowe, routery i punkty dostępowe WI-FI.



  • Dostawa, instalacja i uruchomienie systemów – firma TOMMEX.
  • Fot. Przedsiębiorstwo Specjalistyczne TEATR

więcej: tommex.pl
